Hướng dẫn các bước gắn camera 360 độ cho xe hơi từ A-Z

Hệ thống camera 360 độ đang trở thành một trong những nâng cấp an toàn "đáng tiền" nhất, giúp tài xế xóa bỏ mọi điểm mù và tự tin điều khiển xe trong không gian chật hẹp. Tuy nhiên, việc lắp camera 360 độ cho ô tô là một quy trình kỹ thuật phức tạp, đòi hỏi sự chính xác tuyệt đối.

Nhiều chủ xe vì tò mò hoặc muốn tiết kiệm chi phí đã tìm kiếm cách lắp camera 360 cho ô tô tại nhà. Là một chuyên gia kỹ thuật, tôi đã chứng kiến không ít trường hợp "lợn lành chữa thành lợn què" do tự lắp đặt sai, dẫn đến chi phí sửa chữa còn tốn kém hơn.

Bài viết này sẽ cung cấp một hướng dẫn chi tiết nhất quy trình 5 bước gắn camera 360 độ cho xe hơi theo tiêu chuẩn của xưởng dịch vụ. Đây là tài liệu dành cho những kỹ thuật viên mới hoặc những người dùng DIY có kinh nghiệm dày dặn về điện ô tô. Hãy đọc kỹ phần cảnh báo trước khi bạn quyết định tự "vọc" chiếc xe của mình.

1. Tổng quan về camera 360 độ trên ô tô

Trước khi đi vào lắp đặt, chúng ta cần hiểu rõ bản chất của công nghệ này.

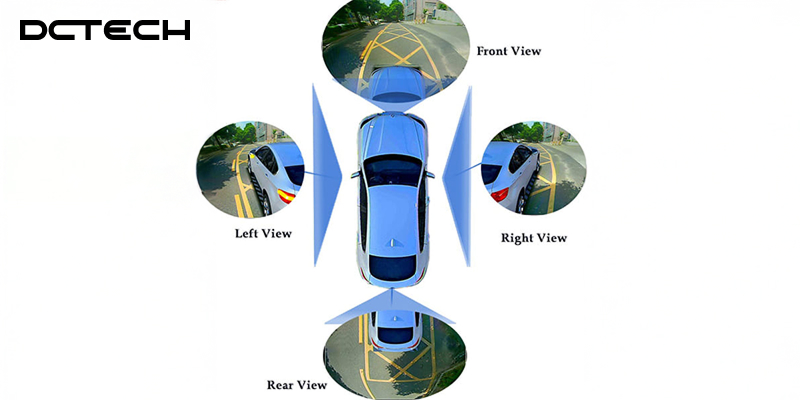

1.1 Camera 360 độ ô tô là gì?

Camera 360 độ ô tô (Surround View Monitor System) không phải là một camera duy nhất có thể quay 360 độ. Thực chất, đây là một hệ thống phức tạp bao gồm 4 mắt camera riêng biệt được lắp ở bốn vị trí chiến lược:

1. Phía trước xe (thường ở logo hoặc mặt ca-lăng).
2. Phía sau xe (thường ở vị trí camera lùi).
3. Hai bên gương chiếu hậu (dưới ốp gương).

Bốn luồng video thô từ 4 camera này sẽ được gửi đồng thời về một hộp điều khiển trung tâm (ECU). Tại đây, bộ vi xử lý sẽ thực hiện hàng triệu phép tính mỗi giây để:

• Xử lý hình ảnh: Chỉnh sửa độ cong, độ sáng, cân bằng trắng của từng camera.
• Ghép hình (Stitching): "Khâu" 4 hình ảnh lại với nhau một cách liền mạch, tạo ra một hình ảnh 2D duy nhất nhìn từ trên cao xuống (gọi là "Bird's-Eye View" hay góc nhìn mắt chim).
• Tạo mô hình 3D: Các hệ thống cao cấp sẽ dựng mô hình 3D của xe và môi trường xung quanh.

Kết quả cuối cùng được hiển thị lên màn hình trung tâm (màn hình Android hoặc màn hình zin), cho phép tài xế quan sát toàn cảnh không gian xung quanh xe.

1.2. Các tính năng nâng cao của camera 360 độ

Một hệ thống lắp camera 360 cho ô tô đúng chuẩn không chỉ hiển thị hình ảnh. Nó phải tích hợp sâu vào hệ thống điện của xe để cung cấp các tính năng hỗ trợ lái thông minh:

• Tự động hiển thị theo tín hiệu xe:

  • Vào số lùi (R): Tự động hiển thị camera sau kèm góc nhìn 360.

  • Bật xi nhan trái/phải: Tự động hiển thị camera bên gương tương ứng (để quan sát điểm mù khi chuyển làn hoặc tấp lề).

• Hiển thị vạch đánh lái theo vô lăng: (Yêu cầu kết nối Canbus) Vạch chia khoảng cách trên camera sẽ cong theo góc xoay vô lăng, giúp tài xế căn lề hoặc lùi chuồng chính xác tuyệt đối.

• Ghi hình thay thế camera hành trình: Hầu hết các bộ camera 360 hiện đại đều có khả năng ghi hình đồng thời 4 mắt camera, hoạt động như một camera hành trình 4 kênh, bảo vệ xe từ mọi góc độ.

• Giám sát khi đỗ xe (Parking Mode): Khi xe tắt máy, camera vẫn ở chế độ chờ. Nếu có va chạm, hệ thống sẽ tự bật và ghi lại video sự kiện.

• Chuyển đổi góc nhìn 2D/3D: Cho phép tài xế thay đổi góc nhìn linh hoạt, "xoay" quanh xe để kiểm tra các chướng ngại vật ở góc khuất nhất.

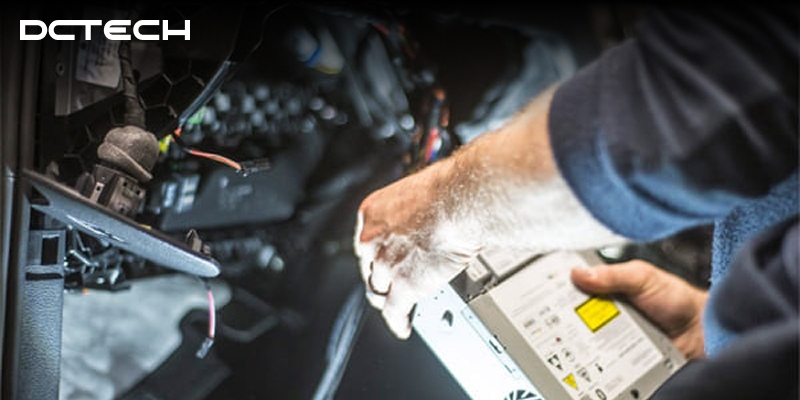

2. Hướng dẫn cách lắp camera 360 ô tô

Nếu bạn là kỹ thuật viên hoặc đã nắm rõ các cảnh báo trên và vẫn quyết tâm thực hiện, dưới đây là quy trình 5 bước chuẩn kỹ thuật cho cách lắp camera 360 cho ô tô.

Dụng cụ cần chuẩn bị:

• Bộ camera 360 (4 mắt cam, hộp ECU, dây nối).
• Bạt căn chỉnh camera 360 (BẮT BUỘC).
• Máy khoan (với mũi khoan phù hợp kích thước camera).
• Bộ dụng cụ nạy tapli, táp lô (bằng nhựa để tránh trầy xước).
• Đồng hồ VOM (để đo và tìm dây tín hiệu).
• Dây mồi (để luồn dây qua các khe hẹp).
• Băng keo vải (để bọc dây, chống ồn, chống mài mòn).
• Ống ruột gà (để luồn dây ở khoang máy).

2.1. Bước 1: Xác định vị trí đặt hộp điều khiển ECU

Hộp điều khiển (ECU) là bộ não của hệ thống.

• Vị trí lý tưởng: Bên trong táp lô, thường là phía sau hoặc bên dưới hộc đựng đồ ghế phụ.

• Yêu cầu: Vị trí phải khô ráo, thoáng, tránh xa các nguồn nhiệt (như cửa gió điều hòa nóng) và dễ dàng để tập trung 4 dây camera đi về.

2.2. Bước 2: Lắp đặt mắt camera 360 trước

• Vị trí: Thường là trung tâm mặt ca-lăng hoặc dưới logo xe.

• Thực hiện:

  1. Dùng máy khoan tạo một lỗ vừa vặn trên mặt ca-lăng.

  2. Lắp camera vào, căn chỉnh cho ngay ngắn và cố định chắc chắn.

  3. Đi dây: Đây là phần quan trọng. Luồn dây camera qua khoang máy.

  4. Kinh nghiệm (E-E-A-T): Phải luồn dây bên trong ống ruột gà và đi theo đường dây điện "zin" của xe. Tuyệt đối không để dây gần cổ bô (gây chảy nhựa) hoặc quạt tản nhiệt (gây đứt dây).

  5. Tìm lỗ gioăng cao su (vách lửa) để luồn dây vào bên trong cabin và đưa về hộp điều khiển.

2.3. Bước 3: Lắp đặt mắt camera 360 sau

• Vị trí: Thường là bên cạnh tay mở cốp hoặc thay thế vị trí camera lùi "zin" (nếu có).

• Thực hiện:

  1. Hầu hết các camera sau đều có pát bắt vít, ít khi phải khoan.

  2. Đi dây: Tháo nẹp nhựa ốp cửa cốp sau. Luồn dây đi theo ống cao su nối giữa cốp và thân xe (tránh bị gập, đứt dây khi đóng/mở cốp).

  3. Tiếp tục đi dây dọc theo nẹp sàn xe (dưới thảm) để đưa về hộp điều khiển.

2.4. Bước 4: Lắp mắt camera 360 phía 2 bên hông

• Vị trí: Dưới đáy của ốp gương chiếu hậu.

• Thực hiện:

1. Tháo tapli cửa: Dùng dụng cụ nạy để tháo ốp tapli 2 cánh cửa trước.
2. Tháo gương: Ngắt giắc điện và tháo ốc giữ cụm gương chiếu hậu ra khỏi xe.
3. Khoan ốp gương: Đây là bước "cân não". Bạn phải xác định chính xác vị trí đáy ốp, đảm bảo khi khoan không trúng vào mô-tơ hay mặt gương. Khoan dứt khoát.
4. Lắp camera vào và cố định.
5. Đi dây (Cực khó): Bạn phải luồn dây camera từ gương, qua cổ gương, và quan trọng nhất là qua ống cao su luồn dây điện của cửa xe. Đây là vị trí rất chật và khó. Cần dùng dây mồi để kéo qua.
6. Sau khi vào trong cabin, đi dây gọn gàng và đưa về hộp điều khiển.

2.5. Bước 5: Đấu điện, tín hiệu và căn chỉnh

Sau khi 4 dây camera đã về hộp ECU, bạn cần kết nối nguồn và tín hiệu.

1. Đấu điện:

   • ACC (Nguồn sau khóa): Tìm dây ACC ở hộp cầu chì hoặc tẩu thuốc.

   • GND (Mass): Bắt vào sườn xe hoặc ốc kim loại.

2. Đấu tín hiệu:

   • Tìm dây tín hiệu kích lùi (thường ở đèn hậu hoặc hộp số).

   • Tìm 2 dây tín hiệu xi nhan trái/phải (thường ở cụm công tắc vô lăng hoặc hộp BCM).

   • Lưu ý (E-E-A-T): Dùng đồng hồ VOM để đo và xác định chính xác. Với xe dùng Canbus, việc lấy tín hiệu này có thể cần một bộ giải mã Canbus đi kèm.

3. Căn chỉnh (Calibration):

   • Đây là bước bắt buộc và không thể làm "ẩu".

   • Chuẩn bị: Tìm một không gian cực rộng và phẳng. Trải bạt căn chỉnh chuyên dụng ra sàn.

   • Thực hiện: Lái xe vào chính giữa tấm bạt, căn bánh xe đúng vạch.

   • Cài đặt: Bật màn hình, truy cập vào menu cài đặt của camera 360 (thường có một mã lệnh riêng).

   • Ghép hình: Màn hình sẽ hiển thị 4 hình ảnh riêng biệt và các đường lưới. Dùng điều khiển (hoặc cảm ứng) để "kéo" các điểm ảnh ở 4 góc sao cho chúng khớp lại với nhau, tạo thành một hình ảnh 2D liền mạch, không bị gãy, không bị cong.

   • Lưu lại (Save): Sau khi căn chỉnh hoàn tất, lưu cấu hình lại.

4. Hướng dẫn sử dụng camera 360 độ trên màn hình ô tô

Sau khi lắp camera 360 cho ô tô và căn chỉnh xong, việc sử dụng rất trực quan:

• Tự động:

  • Khởi động xe, camera tự bật (nếu cài đặt).
  • Vào số R, màn hình tự động hiển thị camera sau + hình ảnh 360.
  • Gạt xi nhan trái/phải, màn hình tự động hiển thị camera hông bên đó + hình ảnh 360.

• Chủ động:

  • Mở ứng dụng "Camera 360" trên màn hình Android.
  • Chạm vào các vùng trên màn hình để thay đổi góc nhìn: 2D (mắt chim), 3D (xoay quanh xe), chỉ camera trước, chỉ camera sau, chỉ 2 camera hông...

5. Các lưu ý khi lắp camera 360 xe ô tô

Để quá trình gắn camera 360 độ cho xe hơi an toàn và bền bỉ, hãy ghi nhớ những lưu ý "vàng" từ kinh nghiệm thực tế:

• Chọn góc camera: Khi lắp 4 mắt cam, phải đảm bảo góc quay vừa đủ rộng để thấy vật cản xa, vừa đủ cụp xuống để thấy 2 bánh trước (giúp căn lề) và đuôi xe.
• Kỹ thuật đi dây: Phải bọc toàn bộ dây bằng băng keo vải. Ở khoang máy phải dùng ống ruột gà. Đi dây phải theo đường "zin", dùng dây rút cố định gọn gàng, tránh xa các bộ phận chuyển động (vô lăng, kính cửa) và nguồn nhiệt.
• Vị trí hộp ECU: Phải đặt ở nơi cố định, không bị rung lắc. Nếu để lỏng lẻo, các giắc cắm sẽ bị lỏng theo thời gian, gây mất tín hiệu camera.
• Căn chỉnh bắt buộc phải dùng bạt: Tôi nhắc lại, việc căn chỉnh "chay" bằng cách nhìn vạch gạch ngoài sân sẽ luôn cho kết quả sai lệch và nguy hiểm.
• Kiểm tra sau khi lắp: Sau khi lắp xong, hãy thử tất cả các chức năng: Xi nhan 2 bên, vào số lùi, bật tắt đèn, gập gương... để đảm bảo không có tín hiệu nào bị xung đột.

6. Có nên tự lắp camera 360 tại nhà?

Đây là phần quan trọng nhất, và với tư cách là một chuyên gia, tôi phải đưa ra lời cảnh báo trung thực:

TUYỆT ĐỐI KHÔNG NÊN nếu bạn không hội tụ đủ 3 yếu tố sau:

1. Kinh nghiệm dày dặn về điện - điện tử ô tô (biết đọc sơ đồ mạch, dùng đồng hồ VOM, hiểu về Canbus).

2. Kỹ năng cơ khí tốt (tháo lắp tapli cửa, táp lô, ốp gương mà không gãy lẫy).

3. Có đủ dụng cụ chuyên dụng, đặc biệt là Bạt căn chỉnh (Calibration Mat).

Việc tự lắp camera 360 cho ô tô tiềm ẩn những rủi ro CỰC KỲ NGHIÊM TRỌNG:

• Rủi ro 1: Hỏng hóc cơ khí (Chi phí đắt đỏ) Phần khó nhất là khoan ốp gương chiếu hậu để lắp 2 camera hông. Chỉ cần run tay hoặc lệch một chút, bạn có thể khoan trúng vào mô-tơ gập gương hoặc làm vỡ mặt gương sấy (đối với xe cao cấp). Chi phí thay cả cụm gương có thể lên tới hàng chục triệu đồng.
• Rủi ro 2: Chập cháy hệ thống điện Bạn phải lấy tín hiệu điện từ nhiều nguồn: Nguồn ACC, nguồn lùi, 2 dây xi nhan. Nếu bạn không biết đọc sơ đồ, chỉ cần "chích" sai một dây, nhẹ thì báo lỗi hệ thống (lỗi túi khí, lỗi ABS...), nặng thì gây chập, cháy hộp cầu chì hoặc ECU.
• Rủi ro 3: Mất thẩm mỹ và gây hỏng vặt Tháo tapli cửa để đi dây qua ống cao su cửa là một "ác mộng". Nếu làm không khéo, bạn sẽ làm gãy các lẫy nhựa (gây tiếng kêu lọc xọc khi chạy) hoặc làm hở gioăng, khiến nước mưa lọt vào xe.
• Rủi ro 4: Căn chỉnh sai = Vô dụng Đây là lỗi 99% người tự làm gặp phải. Nếu không có bạt căn chỉnh chuyên dụng, bạn không bao giờ ghép 4 hình ảnh lại chính xác được. Hình ảnh sẽ bị "gãy", "méo", hoặc tỷ lệ sai. Hậu quả: Bạn nhìn trên màn hình thấy còn cách vật cản 30cm, nhưng thực tế đã quẹt vào đuôi xe. Camera lúc này không còn an toàn, mà trở thành thứ gây tai nạn.

Chi phí cho một bộ dụng cụ (bạt căn chỉnh, máy khoan, đồ nạy...) và rủi ro bạn phải đối mặt (cháy điện, hỏng gương) lớn hơn rất nhiều so với tiền công (chỉ 1-2 triệu) thuê một xưởng chuyên nghiệp. Hãy cân nhắc thật kỹ.

7. DCTECH - Địa chỉ cung cấp và lắp đặt camera 360 độ cho ô tô uy tín

Quy trình trên cho thấy cách lắp camera 360 cho ô tô phức tạp đến mức nào. Thay vì tự mình mạo hiểm, giải pháp an toàn và hiệu quả nhất là tìm đến các đơn vị chuyên nghiệp.

DCTECH tự hào là một trong những đơn vị tiên phong trong lĩnh vực cung cấp các giải pháp công nghệ ô tô hàng đầu tại Việt Nam. Chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến giải pháp lắp đặt và hậu mãi chuyên nghiệp.

Chúng tôi hiểu rằng một bộ camera 360 chỉ hoạt động hoàn hảo khi có phần cứng tốt và một quy trình lắp đặt, căn chỉnh chuẩn xác.

Các sản phẩm camera 360 ô tô của DCTECH

DCTECH hiện đang phân phối các dòng camera 360 mang thương hiệu PROTECH, được thiết kế để tương thích với cả màn hình Android và màn hình "zin" theo xe, đảm bảo giữ trọn vẹn sự nguyên bản.

• Camera 360 PROTECH 5: Giải pháp tối ưu khi kết hợp với màn hình Android, tận dụng sức mạnh xử lý của màn hình.
• Camera 360 PROTECH 6, 7, 10: Các hệ thống cao cấp (có hộp ECU riêng) được thiết kế để tích hợp hoàn hảo vào màn hình nguyên bản của xe, giữ zin 100% nội thất.

Tất cả các sản phẩm camera 360 tại DCTECH đều sử dụng mắt camera Sony AHD cho hình ảnh sắc nét, chống nước, chống bụi và khả năng quay đêm vượt trội. Quan trọng nhất, đội ngũ kỹ thuật viên của chúng tôi được đào tạo bài bản về quy trình lắp đặt và căn chỉnh bằng bạt chuyên dụng, đảm bảo an toàn tuyệt đối cho chiếc xe của bạn.
